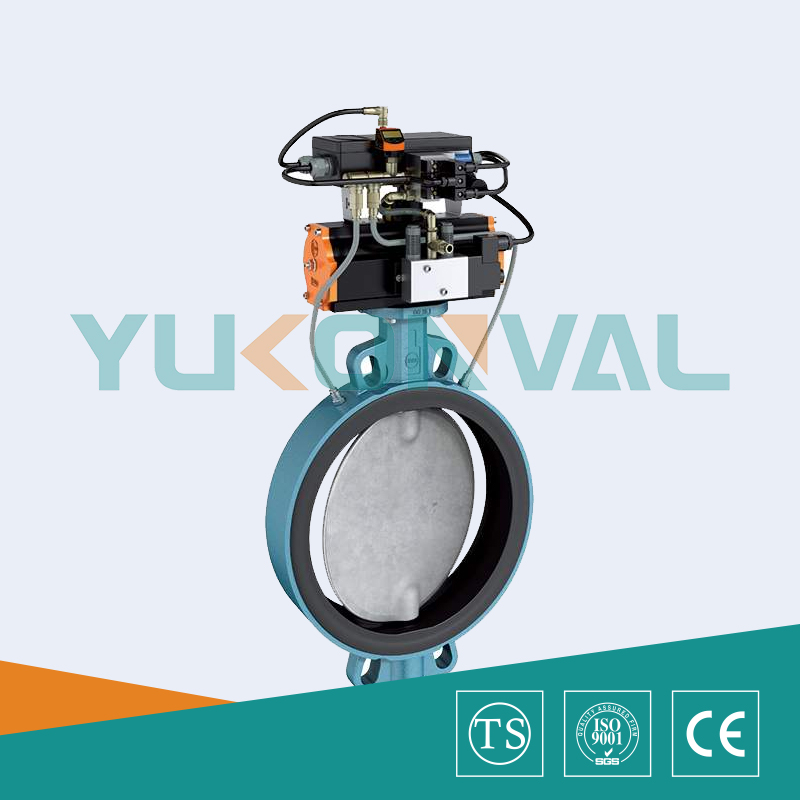

氣動膨脹式粉體蝶閥　概述

氣動膨脹式粉體蝶閥獨特的設計，采用氣源壓力使用閥座向著閥瓣伸展，以便于隨時為密封提供均勻分布的壓力。由于在閥門的開啟和關閉期間，閥瓣和閥座只會發生瞬時接觸，從而使閥盤僅受到輕微的碰撞。相反對于一般的蝶閥來說，閥瓣與閥座產生的摩擦，會降低閥門的密封性能和壽命。

實際上，打開和關閉氣動膨脹式粉體蝶閥時只需要很小的扭矩。這樣可以使用較小的執行器，從而降低整套閥門的成本。根據實際比較測試和現場應用記錄，氣動膨脹式粉體蝶閥性能優越于所有的閥門。事實上一個氣動膨脹式粉體蝶閥的壽命能達到一至三百萬次循環周期，甚至在嚴重磨損的情況下也能使用，這是不同尋常的。 對于干燥的固體、氣體和泥漿體，適合使用氣動膨脹式粉體蝶閥。

膨脹式粉體蝶閥系列是為苛刻的條件而設計的。閥座是為重載和更高的操作壓力而設計的。閥門的尺寸范圍為6〞(150mm) ~ 40〞(400mm) , 適用于ANSI和公制法蘭標準。 系列齊全的執行器，限位開關和控制裝置能有效地滿足不同的應用要求。

氣動膨脹式粉體蝶閥　性能與特點

? 重載型

? 膨脹式閥座可降低閥瓣和閥座的磨損

? 較長的閥門壽命

? 較小的閥座磨損

? 閥瓣碰撞極其微小

? 超低的扭矩要求

? 較低的執行器能量需求

? 較大的密封接觸面積

? 對磨蝕性物料和 干散固體具有經過驗證的優越性

? 閥瓣的設計可防止物料的堆積

? 雙軸密封

? 多重軸承

? 安全保險監視
氣動膨脹式粉體蝶閥　工作原理

1、關閉，未密封狀態

當閥門運動到關閉位置時，閥瓣只瞬間接觸閥座，從而減低摩擦、磨損和扭矩的需求。

2、關閉， 密封狀態

閥門關閉后，閥座向著閥瓣膨脹，從而提供了更大密封面，并對閥瓣提供均勻的壓力分布。

3、打開，未密封狀態

打開閥門前，閥座先排氣收縮，然后閥盤自由轉動至開啟位置。
