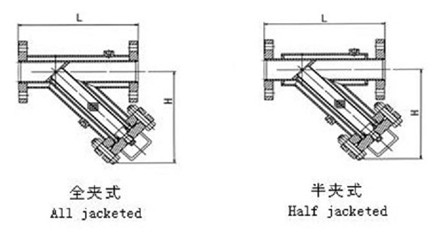

Y型夾套過濾器 | Y型夾套過濾器結構圖 |
殼體材質 | 碳鋼 不銹鋼 襯里 |
濾框濾網材質 | 不銹鋼 |
密封件材質 | 耐油石棉橡膠、金屬纏繞墊、聚四氟乙烯 |
工作溫度(℃) | -80~450 |
連接方式 | 法蘭連接、對焊連接、螺紋連接 |
公稱壓力(MPa) | 0.6~16.0 (150Lb~900Lb) |
過濾精度(目/in) | 5~800 |
DN | L | H | |
全夾式 | 半夾式 | ||
25/50 | 220 | 250 | 100 |
32/65 | 250 | 300 | 150 |
40/65 | 250 | 300 | 150 |
50/80 | 290 | 320 | 175 |
65/100 | 390 | 420 | 370 |
80/125 | 430 | 500 | 350 |
100/150 | 500 | 600 | 420 |
125/200 | 550 | 650 | 420 |
150/200 | 550 | 650 | 420 |
200/250 | 600 | 700 | 460 |
